—— PC板安裝 ——
PC BOARD INSTALLATION
板材的安裝
Installation of Sheets
01
安裝綜述
Installation overview
運輸 PC 板時要注意不要擦傷地面，損壞邊緣。用剪刀或鉆孔工具按所需尺寸剪裁后，再沿著每邊揭去大約 50m m 的保護膜后進行安裝，其余的等到安裝完工后再撕去。還需要引起注意的是，所有敞開的邊緣應封上適當的膠膜以免水、灰塵或其它雜質侵入
中空板的彎曲半徑至少是其厚度的 175 倍，只可以冷彎，不能熱彎
實心板的彎曲半徑至少是其厚度的 150 倍，6m m 以下厚度可以冷彎和熱彎成型，8m m 以上的厚度則需要熱彎
PC 板應順骨架方向安裝，使水滴下滑。板頂邊應用防滲防塵鋁箔帶密封。板底邊用特制有孔透水式鋁箔帶封底可使冷凝
水流走
必須為 PC 板材的熱膨脹預留空間，每 1000m m 長的板材約預留 3m m ，并確保足夠槽深。鉆孔直徑應大于螺絲直徑的 1.5 倍
密封系統分為干式系統（使用 EPD M 或其它相容性膠條）和濕式系統（使用認可的中性硅酮密封膠）兩種，不可以用 PVC材料進行密封
02
濕法安裝系統
IWet installation system
該類安裝系統主要使用于小型家庭、停車場、倉庫、溫室和其它替代玻璃的地方。
用標準金屬型材或木質部件和壓條配件，可以組合成很多不同的構型。
在使用時，密封系統一定要能容許一定程度的熱膨脹移動，而不失去對骨架和板材的粘附力。
03
干法安裝系統
Dry installation system
該系統建議使用于實心板材可利于組合使用的配件，因為有時候板膨脹會超出密封劑的限度，因此從審美學的角度，這種“干法”安裝系統是理想的解決方法。“干法”安裝的優點是橡膠墊卡住板材，在熱脹和冷縮時板可以自由移動。
警告：不要使用PVC 墊圈
因為從PVC 中析出的添加劑，會對板材照成化學腐蝕，導致板材表面出現裂痕，甚至破裂。
04

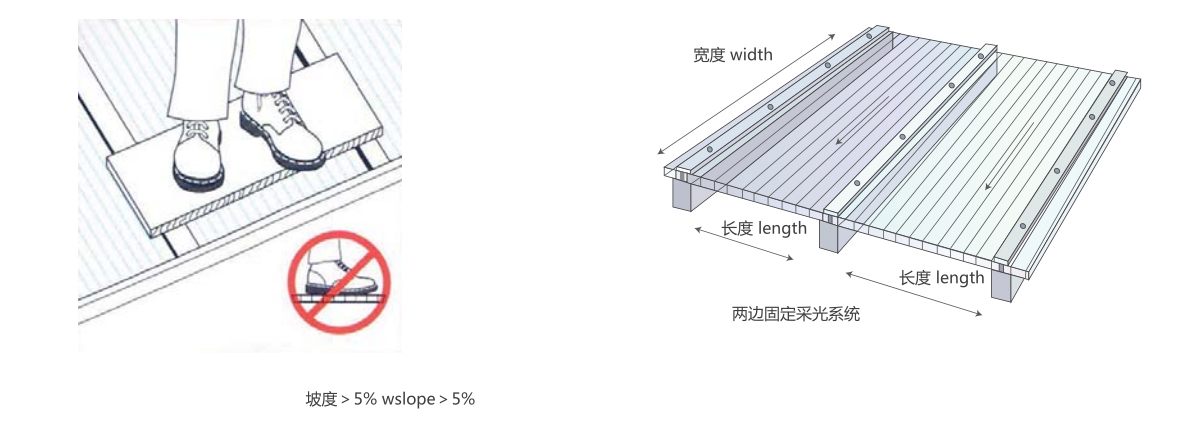

板材平板安裝
Plate plate installation
05
板材曲板安裝
Plate curved plate installation
板材可以安裝彎曲構型進行彎曲安裝，但板材彎曲半徑不可小于其最小彎曲半徑，這樣因彎曲而引入的應力就不會影響板材的機械性能。注意板材一定要順著長度方向安裝，不能沿著寬度方向
安裝。
風載荷/雪載荷系數
Wind load / snow load factor
| 在PC板材的實際應用中，風載荷和雪載荷是必須要考慮的重要因素之一 | |||||||||||
| 當風通過采光系統時，風速會產生波 動，風壓增加或減小，因此會建筑產 生相應的壓力 | 風力等級 壓力轉換 |
||||||||||
風 |
微風 |
中風 |
強風 |
狂風 |
|||||||
風速（km /h） |
20 |
40-60 |
80-100 |
120-140 |
|||||||
靜態壓力（N /m2 ） |
20 |
300-400 |
680-950 |
||||||||
| 由于板材具有良好的隔熱性，雪降落到表面不會立即融化，因此當板材作為屋面時，一定要考慮由雪產生的壓力。 |
|
||||||||||
中空允許均勻載荷上限與板材尺寸的關系
Relationship between maximum allowable uniform load of hollow plate and plate size
產品 |
半徑mm |
1200 |
1400 |
1600 |
1800 |
2000 |
2200 |
2400 |
2600 |
2800 |
3000 |
3200 |
6mm 中空板 |
板寬mm | 載荷 N /m2 | ||||||||||
525 |
2000 |
1720 |
1480 |
1280 |
1120 |
980 |
880 |
790 |
750 |
720 |
720 |
|
700 |
1380 |
1140 |
950 |
810 |
700 |
600 |
550 |
500 |
470 |
460 |
450 |
|
1050 |
880 |
740 |
600 |
500 |
440 |
370 |
310 |
280 |
270 |
260 |
260 |
|
| 8mm 中空板 |
板寬mm | 載荷 N /m2 | ||||||||||
700 |
*
|
1700 |
1480 |
1280 |
1110 |
980 |
880 |
790 |
720 |
680 |
640 |
|
1050 |
*
|
1100 |
1000 |
900 |
800 |
700 |
610 |
540 |
460 |
410 |
370 |
|
10mm 中空板 |
板寬mm | 載荷 N /m2 | ||||||||||
700 |
* |
* |
* |
1600 |
1440 |
1260 |
1140 |
1000 |
900 |
820 |
790 |
|
1050 |
* |
* |
* |
1060 |
920 |
810 |
720 |
650 |
590 |
590 |
500 |
|
| ※注：載荷會與支撐結構性能、安裝方式有關。以上提供的數據均為在實驗室條件下所得，有可能與實際情況有差異。 | ||||||||||||
實心板允許均勻載荷上限與板材尺寸的關系
Relationship between maximum allowable uniform load and plate size of solid plate
板寬mm |
板厚 mm |
600 |
800 |
1000 |
1200 |
1400 |
1600 |
1800 |
2000 |
| 載荷 N /m2 | 板厚mm | ||||||||
400 |
3 |
4 |
4 |
5 |
6 |
8 |
8 |
8 |
10 |
800 |
5 |
5 |
5 |
5 |
6 |
8 |
8 |
10 |
10 |
1200 |
6 |
6 |
6 |
6 |
8 |
8 |
8 |
10 |
10 |
1600 |
8 |
8 |
10 |
10 |
10 |
10 |
10 |
12 |
* |
2000 |
10 |
10 |
12 |
12 |
* |
* |
* |
* |
* |
| ※注：以上結果均為實驗室條件下所得，僅供參考 | |||||||||
